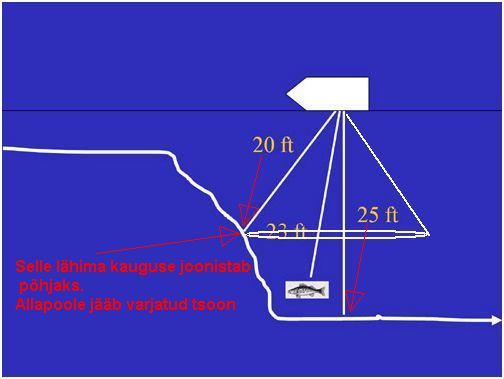

Varjatud ala põhja all4Miks 2D reljeefidel tihti kala ei näita ja ka sonarikaart tuleb seal ebatäpne? Sest 2D sonar joonistab põhjaks lähima kauguse põhjani. Mida järsem perv, seda suurem nähtamatu ala. Sama efekt on ka muhul või kivil põhjas.Kõik kalad ja objektid jäävadki siis sellest madalamal nähtamatuks. Mida laiem nägemiskoonus, seda enam see juhtub. Ka sonarikaartide tegemisel tuleb kasutada kitsaima nägemiskoonusega sagedust. Tavaliselt on see 2oo khz, mitte chirp või midagi muud. Aga ka siin on võimalused sinna tsooni näha, mis on aga pikem seletada.

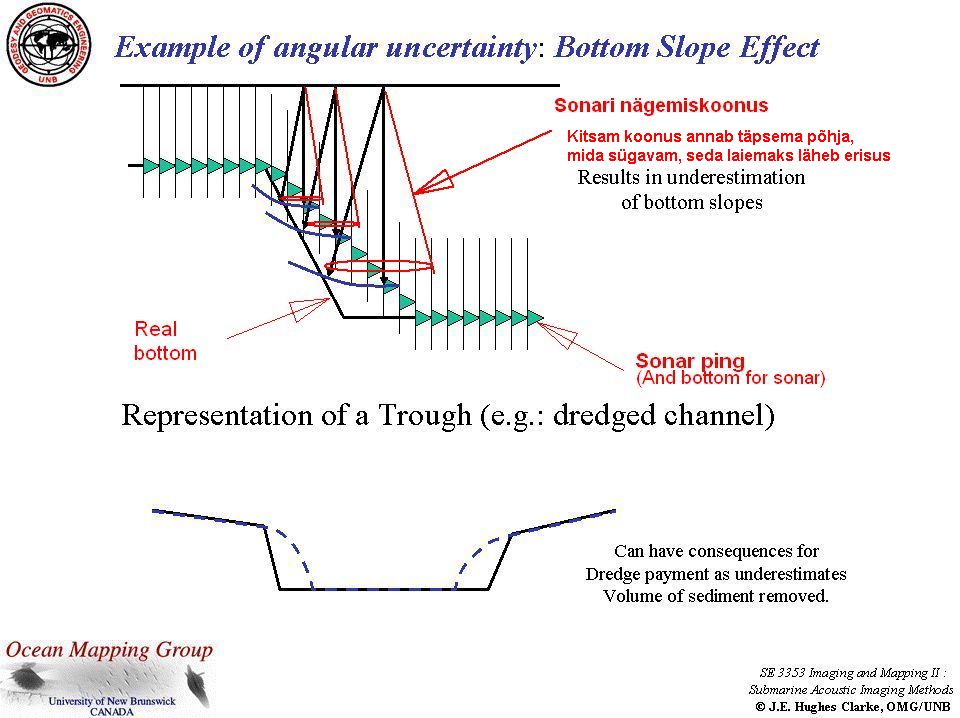

Sonari nägemiskoonus ja põhja täpsus3Siin on näha kuidas koonuse laius (nurk ja ka sügavusest laius) muudavad sonari jaoks põhja kuju.







Sonari nägemiskoonus ja põhja täpsus1

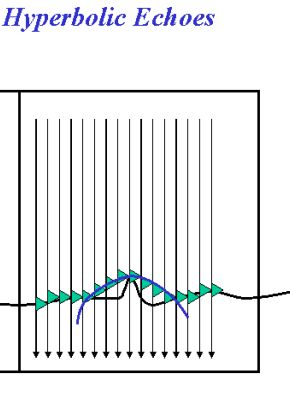

Sama efekt kivi või muu konaruse puhul.

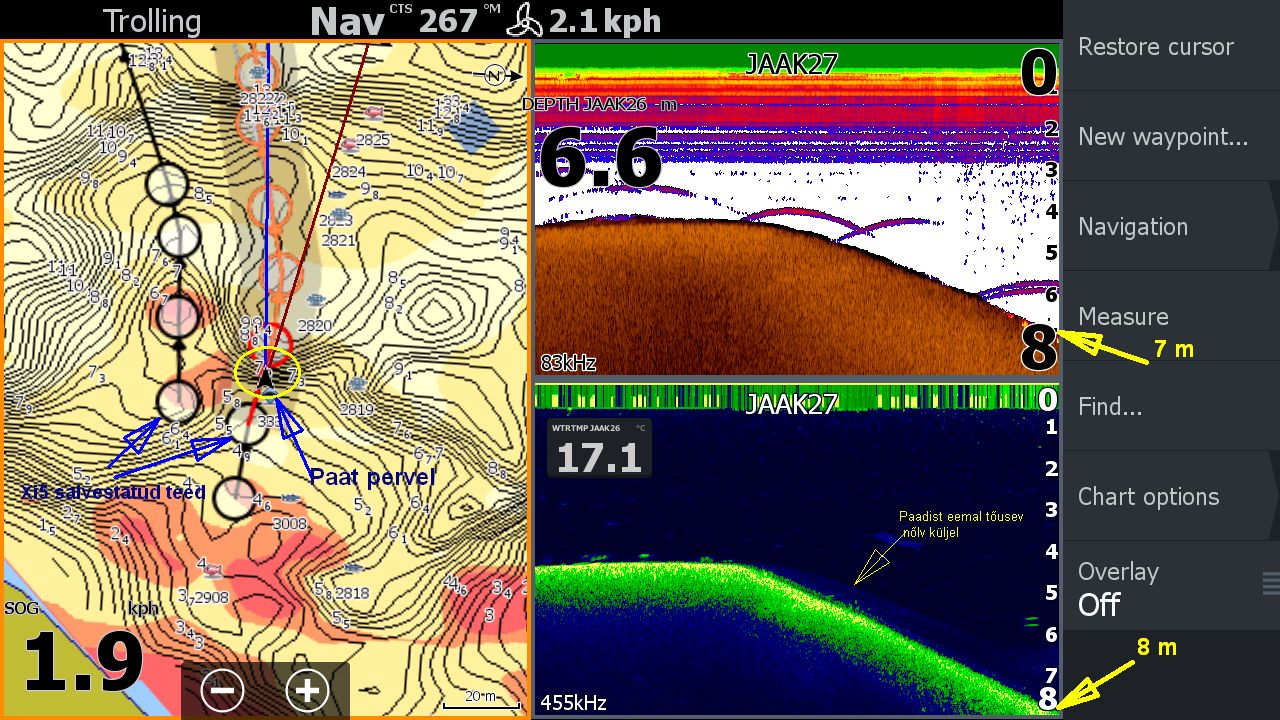

Perve kuju mõjuDownscan toimib teistmoodi,

siin pole sellisel kujul varjatud tsoone.

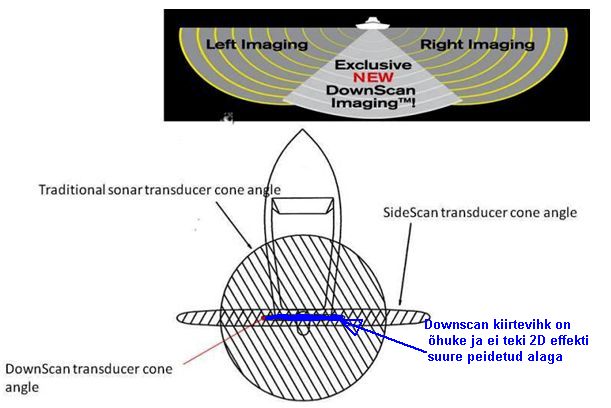

Downvision benefitPole traditsioonilist koonust, on kitsas kiht igast sonari pingimisest, mitte kooniline.

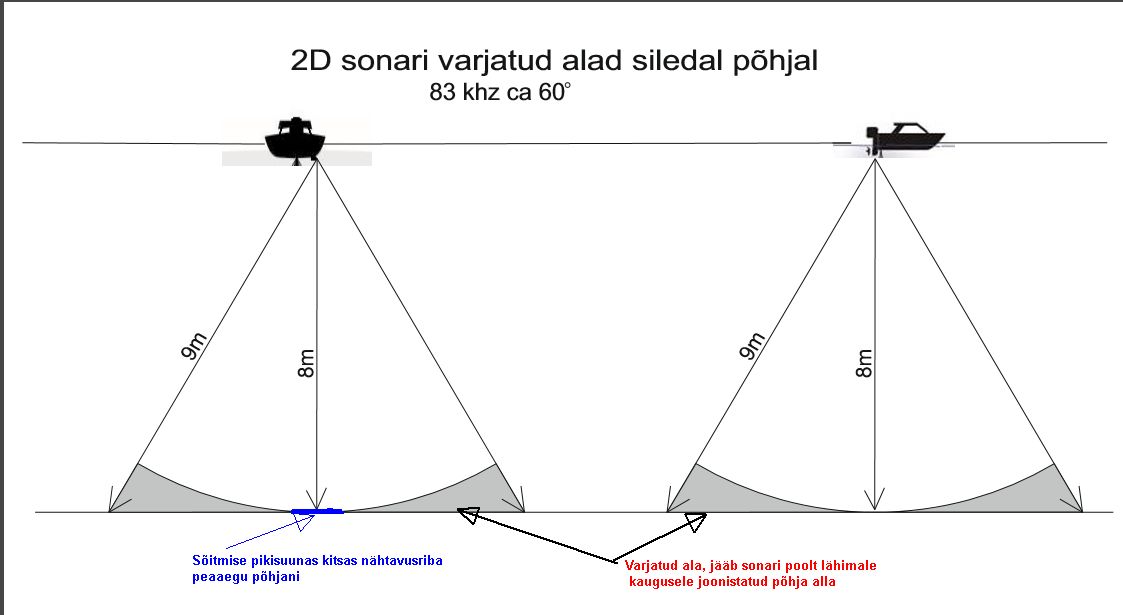

2D varjatud alad siledal



Siledal põhjal on varjatud tsoonid taolised.

Ikka põhjusel, et 2D joonistab põhjaks lähima

kauguse ja ja kaugem osa jääb varju.
