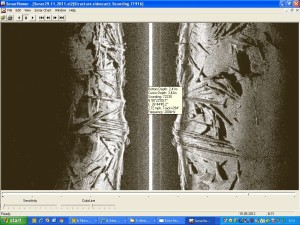

See pilt on saadud mais 2012 Tartus Rebase sadama ees (põhjas on kunagise parvetamise jäägid).
Pilditaolise kujutise saamiseks kasutatakse kõrgeid sagedusi, näiteks 455 ja 800 khz. Mida suurem sagedus seda parem eraldusvõime kuid väiksem levi vees. Ka 800 khz levib oluliselt vähem, mistõttu enamus aega kasutatakse seadetes 455 khz laiema ulatuse saamiseks. Rusikareegliga soovitatakse 800 khz puhul seada laiuseks (Range) kolmekordne sügavus. 455 khz puhul saab seada laiuse suuremaks. Pildil nähtav Frequency 200khz tähendab et sügavus meetrites saadakse 2D 200 khz andurilt.
Muide, igal aastal on samas kohas erinev pilt, kevadine suurvee aegne hõljuv muda katab mõni aasta selle palgivirna täiesti kinni
Lowrance Structurescan ja Downscan nägemisulatus keskmistel tingimustel:
